彈簧負荷自動分選機

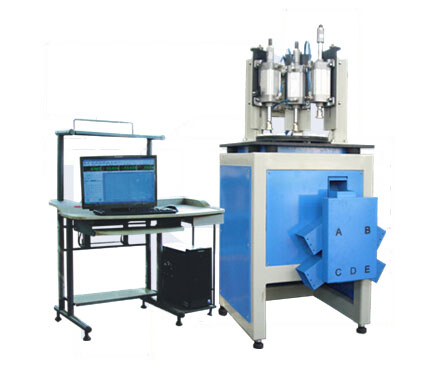

TFW彈簧自動分選機是彈簧生產線上使用的彈簧同步檢測設備,適用于熱處理后的彈簧的最終檢測,主要進行彈簧的預壓、彈簧試驗力的分選等,是彈簧快速檢測的設備。
1本機工作順序
● 通過震動盤自動上料放入工件
(彈簧種類比較單一,建議采用自動上料。彈簧種類比較多時,用手動上料或者設計專門的機械手,根據用戶預算來定。)
● 預壓,消除殘余應變
● 兩個工位(第一道力(F1)與第二道力(F2))同時檢測,配有負荷傳感器,位移傳感器,具有彈簧變形負荷曲線實時顯示功能。如果有三道力或者四道力或者更多也可以實現,一般每個工位不超過十道力,監測點越多,效率相對越低。
● 檢測結果出口根據事先編程設定。
2 工作節拍
一般≥2500件/小時 (最多可以達到3600件/小時)
?實驗過程:
1.日本松下交流伺服電機和驅動器連接精密行星減速器,同步帶帶動轉盤間歇旋轉,軍工級絕對式編碼器確定轉盤精確位置,轉動停止。
2試件通過震動自動上料裝置或者手動送入轉盤孔中,放入彈簧,第一個絲杠傳動直線導軌導向壓頭完成預壓和頭幾道力的檢測; 第二個絲杠傳動直線導軌導向壓頭同步完成剩余幾道力的檢測,檢測過程實現位移和力的同步檢測,不同彈簧只需要調用不同的軟件方案,整機機械部分無需調整。
3.啟動轉盤,轉動到下一個工位。同時根據傳感器輸出相應電氣信號,由計算機完成計算,啟動出口控制電機,旋轉到彈簧的對應出口。
4。重復執行步驟2,實現彈簧的連續自動分選。
整機節拍邏輯由專用算法實現,多路軟件互鎖,確保運行穩定可靠。
絲杠傳動結構原理(雙工位分選機采用四套松下伺服系統實現,其中兩套加載,一套旋轉,一套控制分選出口,每套電機配一個精密行星減速機,基于伺服系統的控制靈活性,可編程實現多種情況下的分選動作,具體情況根據用戶彈簧來定)
?產品電氣:
1、采用計算機屏幕顯示,WINDOWS 操作系統平臺,采用自主研發的高速數據采集卡,國際知名公司運算放大器和進口高速高精度十六位并行總線A/D轉換器,轉換速率250K/s。采集速率20萬次/秒以上,確保測試的準確性和實時性。
2、我司自主研發的高速數據采集卡,采用美國ADI公司精密儀表放大器、差分放大器、高速高精度十八位并行總線A/D轉換器,轉換速率570K/s。確保測試的準確性和實時性。
3、基于美國ALTERA公司的CPLD(復雜可編程邏輯控制器)控制轉換時序,保證采集的實時性和可靠性。)
4、基于進口復雜可編程邏輯控制器控制轉換時序,實現硬件采集,保證采集的實時性和分選可靠的重復性。
5、基于關系數據庫的具有完全自主知識產權的控制分析軟件,可對實時采集試驗數據進行運算處理,采用面向?qū)ο蟮木幊碳夹g(shù),保證軟件運行穩定可靠??商峁?shù)據海量?jī)?chǔ)存、檢索、統計、打印等功能。
6、主界面同時顯示分選機工作狀態,實時顯示試驗力、檢測速度、彈簧檢測結果統計結論等試驗信息。具有過載自動報警保護停機、節拍控制互鎖保護功能??稍O(shè)置接件箱滿自動停機、連續空載自動停機等數據。具有人機對話功能,界面友好、簡潔,便于操作并具有設置后自動保持功能,再次開機可直接調用。
7、采用調頻控制,具有全數字控制,LED顯示功能,操作簡單,具有平滑控制頻率和電壓功能,保證震動盤工作時不受電網波動影響。內含各種控制接口可通過外部開關組成閉環控制系統,有緩啟動功能,保護各電路長期運行正常。
8、采用DB調頻底盤,具有高固有頻率設計功能,保證比正常的頻率高2-3倍,振幅小,震動更平穩.彈簧片采用進口碳玻纖維板制作,確保震動盤長期穩定工作,優于普通震動壽命2—3倍。底盤制造采用加工中心精密加工而成確保高頻震動的穩定及使用壽命。
?產品配置:
代號 項目名稱 廠家及品牌 數量
1 主機框架 公司自主研發 一臺
2 伺服電機 日本松下 四套
3 驅動系統 日本松下 四套
3 減速系統 德國NEUGART 四套
5 絲杠傳動 韓國太敬 兩根
6 直線導軌 臺灣ABBA 四根
7 位移傳感器 LVDT知名品牌 兩只
5 傳感器 美國仕銓 二只
7 數據采集卡 公司自主研發 一套
8 操作數據處理軟件 公司自主研發 一套
9 計算機 聯想商用機 一臺
10 打印機 惠普A4彩色噴墨打印機 一臺
11 震動盤自動送料裝置 上海飛弘自動化公司 一套
12 高度塊(按用戶試樣圖紙制作)輔具 公司自主設計 兩套
13 定位套(按用戶試樣圖紙制作)輔具 公司自主設計 十二套
12 包裝及運輸
13 調試及售后費用
14 專用件及隨機工具
15 人工及管理費用
?產品特點:
● 負荷分選機(可以做到準確、穩定、可靠的負荷分選功能)
● 高度分選機(可以做到接觸式彈簧高度分選功能)
● 低頻疲勞試驗機(可以同時做到0~5HZ的彈簧疲勞試驗功能)
●立定試驗機(可以精確的控制彈簧的壓并功能)
●高精度彈簧試驗機(可以做到常規彈簧試驗機所有的測試功能)
?隨機資料:
1產品使用說明書 1套
2軟件使用說明書 1套
3產品合格證明書 1套
4設備裝箱單 1套
5計算機隨機資料 1套
6打印機隨機資料 1套
代號 名稱 技術參數 備注
1 最大試驗力 2000N
2 試驗機精度等級 1級
3 試驗力有效測量范圍 彈簧負荷范圍40~2000N 一般情況≤5000N
4 分選彈簧節拍 ≥2500件/小時
5 彈簧外徑 17~42 mm 根據用戶需求,一般情況≤60mm
6 彈簧自由高度 15~80 mm 根據用戶需求,彈簧越高,速度越慢
7 試驗力示值相對誤差 ≤±1% (內控誤差為≤±0.5%) 內控誤差為≤±0.5%
8 試驗力示值重復性相對誤差 ≤1%
9 全程不分檔,最小讀數值 0.02N
10 絲杠傳動 行程200mm
13 電源電壓 220VAC±10% 50Hz
14 試驗機電器設備質量、
裝配質量、外觀質量 符合GB/T2611-2006《試驗機通用技術要求》
